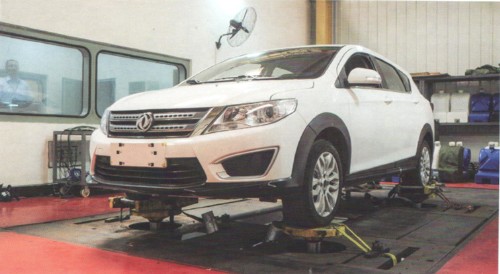

简介：整车轴耦合道路模拟试验铁底板,试验铁地板,试验铁地板,铁地板,实验铁地板全意机械制造公司是一家专注生产铁地板的厂家，我们公司在为用户进行铁地板的设计的时候，都是根据用户的工况详细的问题进行设计工作，保证节省用户的利益。

整车轴耦合道路模拟试验铁底板主要用来固定工件，是钳工工人用来调试设备，装配设备，维修设备的基础工作平台。主要用于发动机实验室，为发动机、测功机等提供基础实验平台。适用于各种检测,试验工作，精密测量用的基准平面；用于机械检验测量基准；检查零件的尺寸精度或形位偏差，并作紧密划线，铸铁地板可做成振动试验台,在机械制造中也是不可缺少的基本工具。通常做成箱体式，正方形，圆形，长方形等形状，结构分为箱型、双围型、单围型。

整车轴耦合道路模拟试验铁底板主要用于发动机实验室，为发动机、测功机等提供基础实验平台。适用于各种检测,试验工作，精密测量用的基准平面；用于机械检验测量基准；检查零件的尺寸精度或形位偏差，并作紧密划线，铸铁地板可做成振动试验台,在机械制造中也是不可缺少的基本工具。通常做成箱体式，正方形，圆形，长方形等形状，结构分为箱型、双围型、单围型。

铁地板别名：铸铁地板-试验铁地板-铸铁平板-铸铁板平台

铁地板组成附件：铸铁平台由铸铁地板本体、导油槽、护套及盖板、地脚螺栓等。

整车轴耦合道路模拟试验铁底板常用的规格(mm)：1000×750、1000×1000、1000×1500、1000×2000、1500×2000、2000×3000、2000×4000、2500×4000、3000×4000、2000×5000、2000×6000、3000×6000一般采用小块拼接形式、异形规格可订做。

整车轴耦合道路模拟试验铁底板设计及性能要求：

　　1.1、实验室铸铁地板所用材质：HT200-250；机械性能　抗拉强度：不小于250Mpa硬 度： HB180 -226；

　　1.2、利用高强度概念，使各部位寿命相等；

　　1.3、实验室铸铁地板上工作面板厚度均匀，纵向、横向筋板均匀分布，使底板结构对称，即各部位强度相等又提高刚度；

　　1.4、实验室铸铁地板的工作面厚度、四周厚度、筋板厚度按图纸要求进行铸造，确保壁厚均匀，减少铸件收缩过程中的内应力，防止变形。

　　1.5、实验室铸铁地板必须进行两次热处理，即毛坯一次，粗加工完后一次，以消除内应力，防止变形；

　　1.6、实验室铸铁地板T型槽加工面不得存在任何加工不掉的铸造缺陷，其它加工表面允许存在的铸造缺陷为：直径200mm范围内允许存在1个，尺寸为直径3mm，深度2mm， 多允许15个（4000*1900平面面内）；非加工表面允许存在的缺陷范围：直径100内允许存在1个，尺寸为直径3mm，深度2mm；

　　1.7、铸件应清砂，非加工表面喷底漆G06-4 ZBG51010-87；

　　1.8、实验室铸铁地板工作平台(上表面)的尺寸公差、平面度、平行度均按相关标准确定。

　　1.9、供方按长度要求设计地脚螺栓孔，安装后螺母不得高出底板平面，并提交地脚螺栓的土建浇铸要求，负责地脚螺栓浇铸定位，监督浇铸偏移，并对浇铸结果进行复测。

　　1.10、按配置机组底架的宽度系列尺寸布置，其长度方向能承受加工、运动、吊装、安装时的外力。

　　1.11、安装时按地脚螺栓孔的位置放入相应的机床调整垫铁，10～15mm可调，地脚螺栓孔配盖板。
