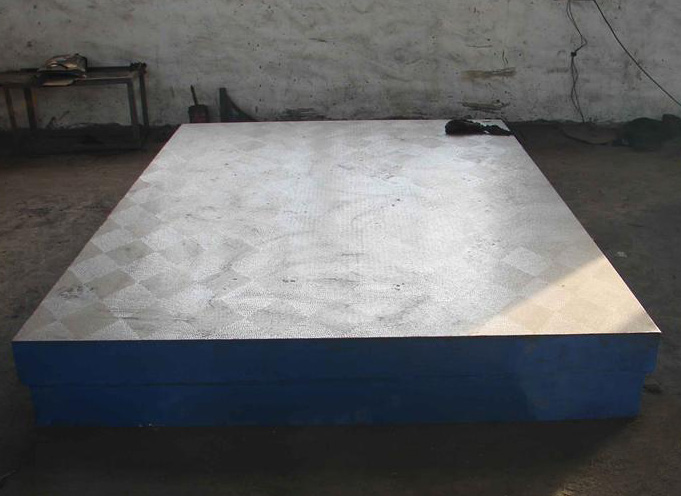

简介：铸铁划线平台是检验机械零件平面、平行度、直线度等形位公差的测量基准，铸铁划线平台也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。铸铁划线平台精度一般为3级，规格1000-9000mm。

　　铸铁划线平台是检验机械零件平面、平行度、直线度等形位公差的测量基准，铸铁划线平台也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。铸铁划线平台精度一般为3级，规格1000-9000mm。

　　划线平台规格是200×200-3000×8000mm(特殊规格可按用户图纸订做或双方商定生产加工。)

　　划线平板、划线平台材质

　　划线平台高强度铸铁HT200-300工作面硬度为HB170-240，经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品的精度稳定，耐磨性能好。

　　划线平板、划线平台精度

　　划线平台按国家标准计量检定规程执行，分别为0、1、2、3四个等级。

划线平板/平台规格（长×宽）mm	划线平板/平台精度等级
	1级	2级	3级
	平面度公差（um）
200×200	10	20	50
300×200	12	24	60
300×300	12	24	60
300×400	12	24	60
400×400	12	24	60
400×600	14	28	70
500×500	14	28	70
500×600	14	28	70
500×800	16	32	80
600×800	16	32	80
600×900	16	32	80
1000×750	18	36	90
1000×1000	20	39	96
1000×1200	20	40	100
1000×1500	24	48	120
1000×2000	26	52	130
1500×2000	28	56	140
1500×2500	32	64	152
1500×3000		70	174
2000×3000		74	184
2000×4000		88	219

大于以上规格可定做。以上为常规铸铁划线平台规格，承重在3吨以内。 大单件铸铁划线平台规格为3000*8000mm承重量可达50吨。
